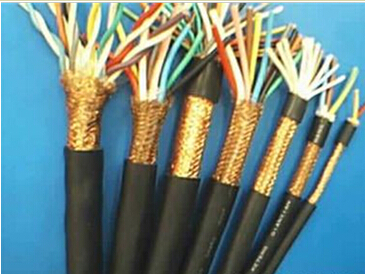

屏蔽线
屏蔽线接法：屏蔽线的一端接地，另一端悬空
当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大
请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！
外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是的佐证！
《GB50217-1994电力工程电缆设计规范》——3.6.8控制电缆金属屏蔽的接地方式，应符合下列规定：
（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，**单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是快的。
但是，以下两种情况除外：
1、外部有强电流干扰，单点接地无法满足静电的快放电。
如果接地线截面积很大，能够保证静电快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。
否则，**两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时**多点接地，虽然放不完，但**尽快减弱，要减弱，多点接地是选择。
比如，企业中的电缆桥架其实就是外屏蔽层，它是**多点接地的，**道防线，减小干扰源的强度。
内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）**单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。
2、外部电击和防雷等***的要求。
这种情况**要两层防护，外层不是用来消除干扰的，是出于***的考虑的，保证人身和设备***的，**多点接地。内层才是防止干扰的，所以**单点接地。
